r2v软件操作步骤图文详解

r2v软件操作步骤图文详解?able software r2v作为专业级图形转换工具，能够高效实现栅格图像到CAD矢量文件的精准转换。本教程将系统讲解该软件的操作流程，帮助用户快速掌握核心功能。

软件基础操作指南

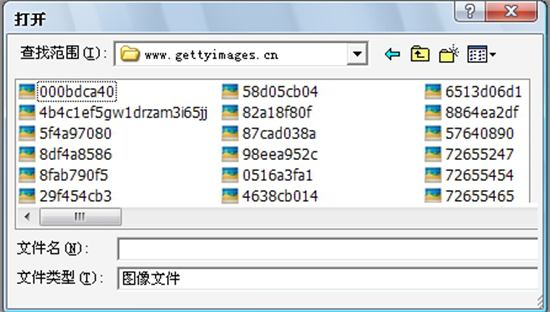

1、启动应用程序后，点击界面左上角"文件"菜单栏，选取"打开"功能导入需要处理的图像文件。建议选择分辨率不低于300dpi的清晰图源，确保后续矢量化效果。

2、成功载入图像后，系统将自动生成预览窗口。在此阶段可对原始图像进行初步观察，确认图纸方向及关键元素是否完整显示。

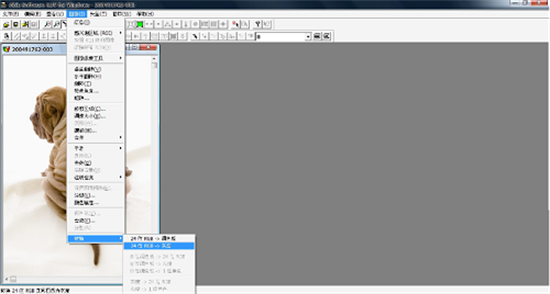

3、进入图像处理模块，依次选择"图像→转换→灰度"功能。此步骤通过降低颜色维度提升轮廓识别精度，建议根据原图对比度适当调整灰度阈值。

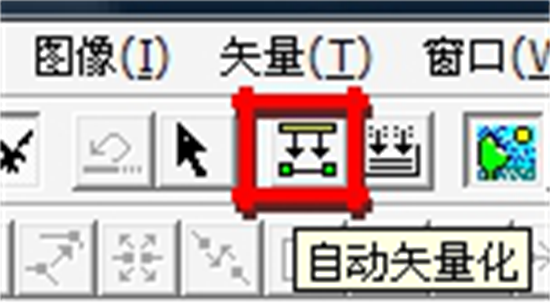

4、在矢量化功能区激活"自动矢量化"引擎。该功能采用智能边缘检测算法，用户可依据图纸复杂度选择基础模式或高级模式。

5、参数配置界面包含线型容差、节点密度等专业设置。新手建议保持默认参数，经验用户可根据图纸特征调整平滑系数至0.5-1.2区间。

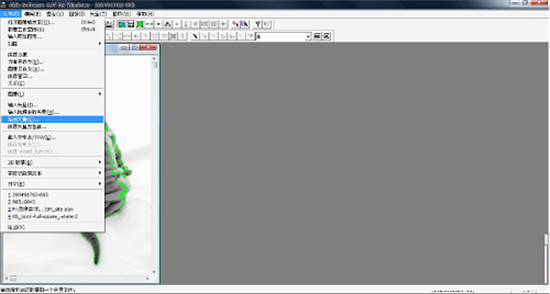

6、完成矢量化处理后，通过"文件→输出矢量"进入保存界面。此时系统已生成可编辑的矢量图形数据，准备进入格式转换阶段。

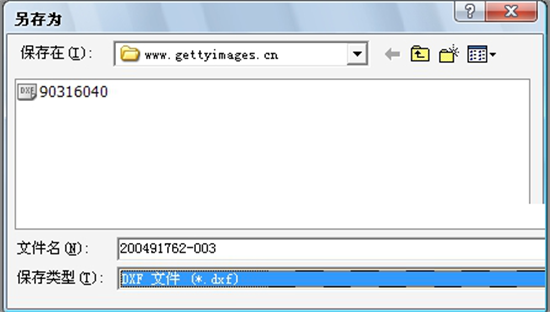

7、选择DXF作为输出格式，该格式具有优秀的CAD兼容性。保存时注意设置版本号与目标CAD软件相匹配，避免版本不兼容问题。

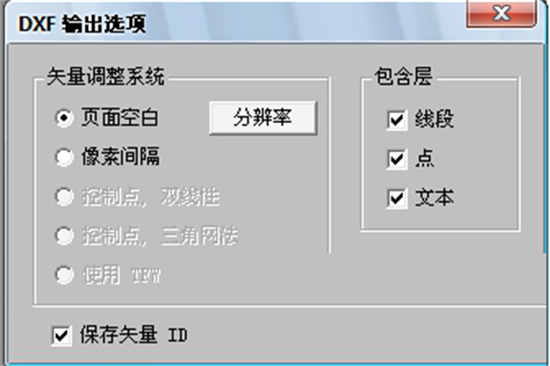

8、在DXF输出选项中，建议勾选"保留图层结构"和"优化多段线"选项。比例因子建议保持1:1，特殊需求可在此调整单位换算系数。

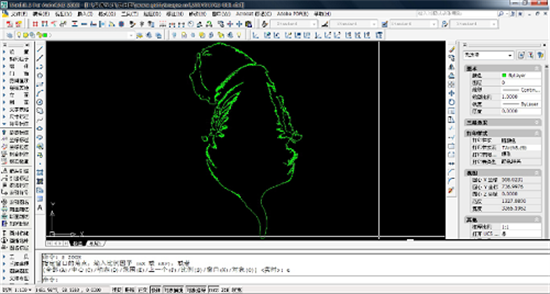

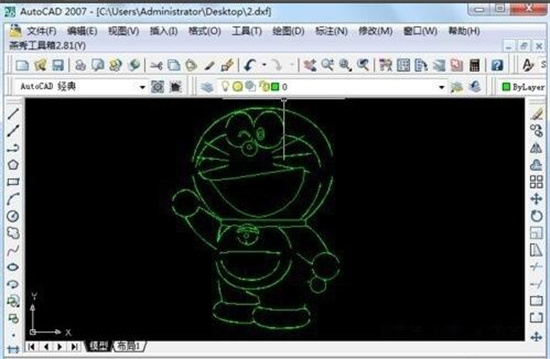

9、使用AutoCAD或同类软件打开生成的DXF文件。首次打开建议检查线型比例，确保各类线段显示符合原始图纸的尺寸规格。

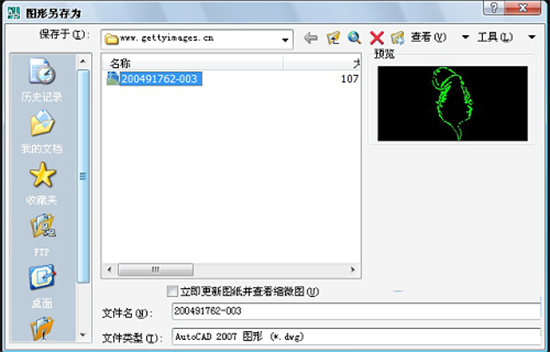

10、最终保存时选择DWG工程格式，在另存为对话框中注意设置适当的CAD版本。建议同时备份DXF文件以便后续格式转换需求。

通过以上系统化操作流程，用户可以完整实现从位图到矢量工程图的专业转换。建议在处理复杂图纸时分区域进行矢量化，后期在CAD软件中可通过图层管理工具进行精细化调整。
