CAD平行线快捷键Offset用法详解

2025-05-26 11:30:41   小编：刘军下载站

CAD作为专业绘图软件在各领域应用广泛，掌握核心操作指令能显著提升工作效率。针对用户常问的平行线绘制问题，Offset指令正是实现这一功能的关键工具。本文将详细解析该命令的操作方法及注意事项。

Offset命令操作全流程解析

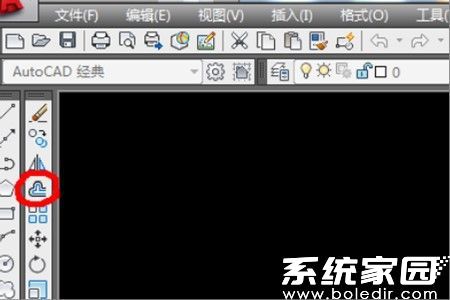

1、启动CAD程序后，在界面左侧的绘图工具栏中找到偏移功能按钮（图示1），该图标通常显示为两条平行线图案。初次使用者建议通过工具栏入口熟悉功能位置。

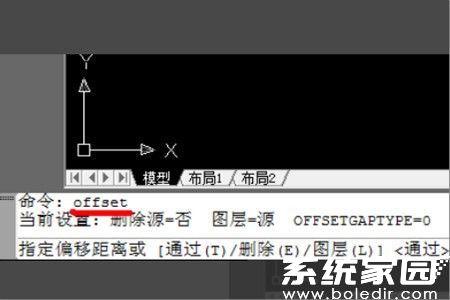

2、进阶用户可直接在底部命令窗口输入"OFFSET"全称（图示2），输入后按空格键或回车确认。注意指令输入时不区分大小写，系统会自动识别为大写格式。

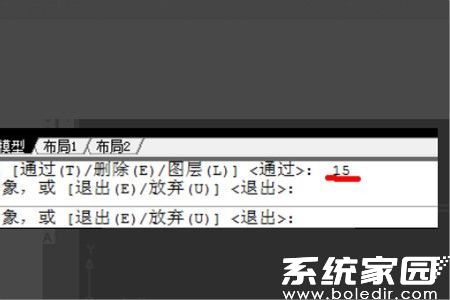

3、参数设置环节需重点注意（图示3），在偏移距离输入框键入具体数值时应确保单位与图纸单位统一。建议先通过标注工具确认原线条尺寸，避免出现比例失调。

4、目标选择阶段（图示4），光标靠近原始线段时会出现高亮提示。若遇到复杂图形，可按住Shift键临时切换选择模式，确保准确选中需要偏移的基准线。

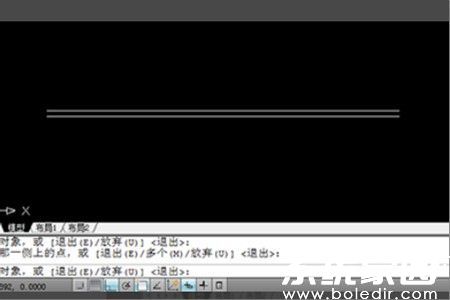

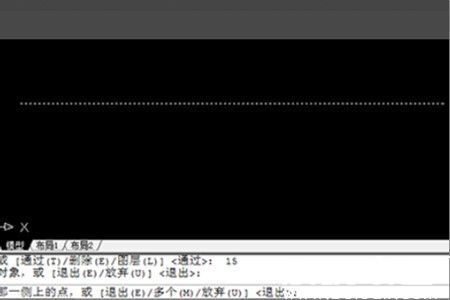

5、最终生成环节（图示5），根据设计需求选择偏移方向。点击鼠标左键确认后，系统自动生成等距平行线。若需连续偏移，可重复选择新生成的线段进行操作。

通过上述五个步骤的系统讲解，相信读者已掌握Offset命令的核心用法。实际操作中还需注意图纸比例设置与单位换算，复杂图形建议先进行图层分离。持续练习可帮助更快熟悉该工具的进阶用法。
