天正给排水2021版设计工具详解

天正给排水2021版是由国内知名工程软件开发商推出的专业排水系统设计工具，该版本针对建筑给排水领域进行深度优化。作为设计师的得力助手，软件深度融合CAD绘图平台与智能化设计理念，支持从平面图纸加载到三维管网建模的全流程作业。

核心功能模块

智能管网构建系统

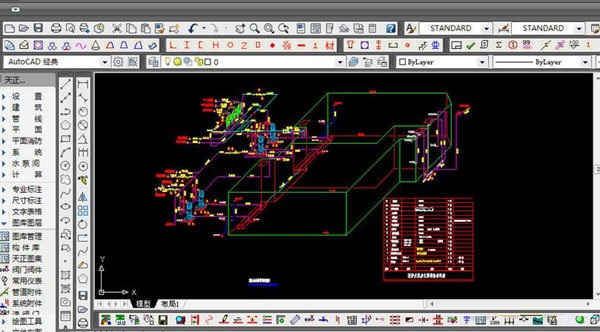

软件突破传统设计模式，采用三维可视化管线系统。用户可自定义管线材质、线型规格等二十余项参数，系统自动生成管道连接节点并实时更新交叉管线遮挡效果。当设计参数变更时，标注信息与图形数据智能联动，确保工程计算的精准性。

洁具快速连接技术

集成最新版《卫生器具安装图集》数据，通过智能识别算法实现洁具与管线的自动适配。系统可区分明装/暗装场景需求，自动规避多管道碰撞问题，生成符合国家规范的标准化连接方案。

消防系统设计模块

创新性整合消火栓布置与灭火器配置系统，支持GB50974-2014规范自动校验。消防管线自动搜索最优连接路径，保护半径可视化显示功能可快速验证设计方案合规性，灭火器布置方案支持批量生成与智能标注。

技术亮点解析

1. 动态系统图生成引擎：基于平面设计数据自动构建三维系统图，支持水力计算与管径标注联动，计算结果可直接输出标准化WORD文档。

2. 水泵房三维建模：突破传统二维设计限制，支持水泵选型数据库实时调用，平面图与剖面图双向联动修改。

3. 管线智能联动机制：选择任意管段即可联动调整相关阀门附件，系统自动处理连接管道的延伸与适配。

版本升级要点

2021版新增套管智能标注系统，支持八种套管类型的自动识别与图层管理。优化后的喷淋计算模块增加管材参数设置列，纵断面图表头实现智能避让显示。特别强化了弧形管线文字标注功能，确保特殊场景下的图纸可读性。

技术答疑专区

界面元素异常处理
当左侧功能栏异常隐藏时，可通过「工具-选项-天正基本设定」路径，勾选屏幕菜单显示选项即可恢复默认界面布局。

系统图生成流程
在完成平面图设计后，使用「系统生成」功能模块，选定目标管线并设置建筑参数，软件将自动构建多层系统图框架，设计师可在此基础上进行细化调整。
